Menentukan Nilai Pecutan Graviti Bumi

TUGASAN:

Bagaimana batu jatuh?

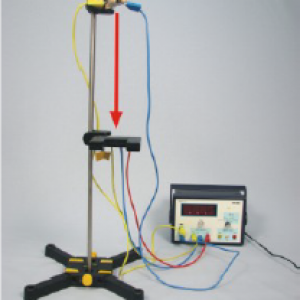

Dengan membenarkan bola besi  berkonduktor electrik jatuh dengan membuka clamp dengan arus tetap. Dalam menjalankan ini, masa bermula dengan litar diputuskan. Selepas ketinggian tertentu h, telah dicapai semasa jatuh, cahaya pada gate photoelectric diputuskan oleh bola besi akan berhentikan masa. Masa ditunjukkan dalam t. Ubah jarak h, bandingkan masa yang diperlukan untuk jarak jatuh berbeza. Kira halaju graviti g, dari data yang diperolehi.

ALATAN

PEMASANGAN

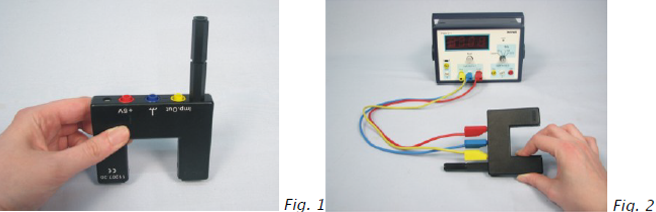

1. 1. Pasangkan pemegang untuk photo gate (rajah 1) dan sambungkan kepada timer (rajah 2).

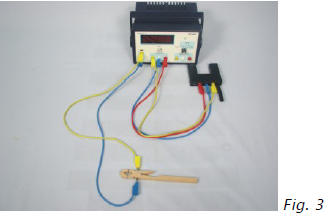

1. Sambungkan wayar kuning dan biru pada soket di penyepit. Sambungkan hujung wayar pada panel “start” (rajah 3).
2. Set support rod (rajah 4 dan 5).

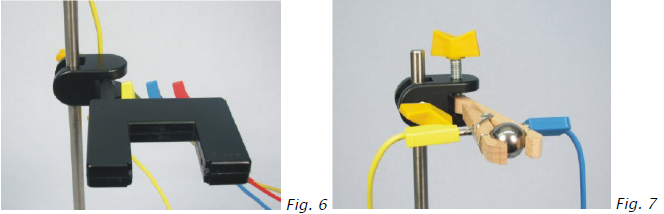

3. Photo gate seharusnya berkedudukan mendatar dan letakkan setepat yang boleh dibawah bola yang dikepit (rajah 6). Begitu juga dengan penyepit bola (rajah 7).
4. Pada timer, set panel berlabel “start” dikiri pada kedudukan supaya bila litar terbuka pada “start” input pada timer, stopwatch bermula.
5. Letakkan suis pemutar pada . Dengan cara ini, timer akan menunjukkan masa gangguan antara pemula litar dan gangguan cahaya pada photo gate.

CARA KERJA

1. Sebelum sebarang pengukuran, tekan butang ‘reset’ pada timer selepas bola diletakkan pada penyepit dan sambungan litar akan ditutup. Timer akan bermula apabila litar dibuka.
2. Dengan menggunakan pita ukur, tetapkan jarak antara titik terendah bola dan titik tengah photo gate h = 7.5 cm. sentiasa letakkan bola pada kedudukan yang sama.
3. Photo gate seharusnya cukup tinggi untuk membolehkan bola ditangkap dengan tangan dibawahnya.
4. Buka penyepit secepat yang boleh.
5. Catat masa pada timer dalam jadual 1.
6. Ulang beberapa kali untuk mendapatkan purata masa.
7. Ubah jarak untuk 10, 15, 20, 30, dan 40 cm.

LAPORAN

Jadual 1

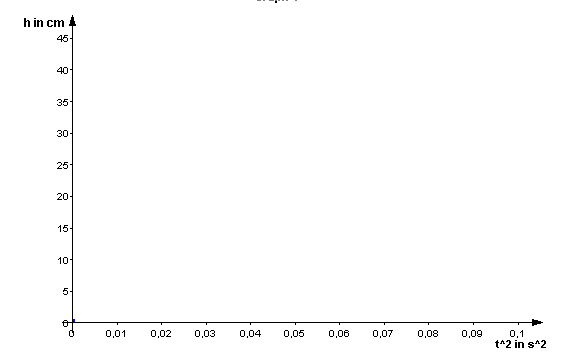

Plot graf jarak, h melawan t²
